Kort fortalt
Det er ikke nok å summere wattverdiene på apparatene. Elmotorer kan kreve ekstra strøm idet de starter. Her viser vi hvordan et anslag brukes, og hvorfor resultatet må vurderes sammen med aggregatets egenskaper.
Hvorfor kan et lite apparat kreve et større aggregat?

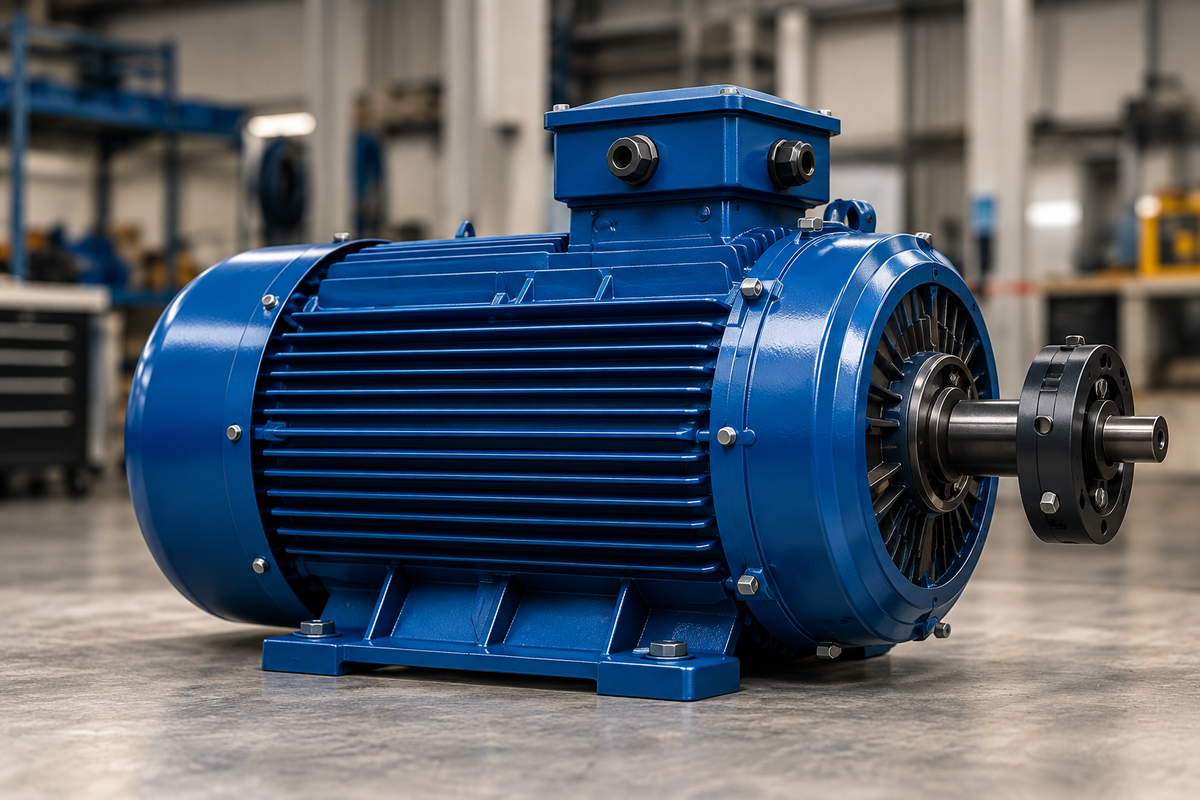

En pumpe, kompressor eller et kjøleapparat kan trekke vesentlig mer strøm mens elmotoren kommer opp i fart enn når den går normalt. Derfor må aggregatet vurderes både for vanlig drift og for den korte belastningstoppen.
ABB oppgir i sin Softstarter Handbook at direktestartede motorer normalt kan trekke seks til åtte ganger merkestrømmen, men at høyere verdier forekommer. Dette er generell bakgrunn om motorstart – ikke en fast multiplikator for alle apparater. Elektronikk, startmetode og belastningen motoren skal dra, påvirker forløpet. Se ABB, trykt side 13 (PDF-side 19).
Eksempel: en trefasemotor med 4 A merkestrøm
Vi antar en 400 V trefasemotor med 4 A merkestrøm og, kun for dette eksemplet, startstrøm lik seks ganger merkestrømmen. Det gir 24 A under starten.
Sammenligningen: Omtrent 2,77 kVA ved merkestrøm, mot anslått 16,6 kVA under starten. Effektfaktoren 0,80 er en antakelse i drift. Den skal ikke brukes til å beregne kW under starten uten at effektfaktoren under selve starten er kjent.
Dette betyr ikke automatisk at du må kjøpe et aggregat med 16,6 kVA kontinuerlig ytelse. Toppen varer en begrenset tid. Valget avhenger blant annet av varigheten, tillatt spenningsfall, aggregatets respons og hva som ellers er tilkoblet.
kVA er heller ikke det samme som kW. Motorens oppgitte kW kan være mekanisk effekt på akslingen; det er ikke nødvendigvis elektrisk effekt fra aggregatet.
Eksempel: pumpen starter mens annet utstyr går
Anta at annet utstyr samlet trekker 1 kVA og allerede er i drift. Hvis pumpen krever 4 kVA under starten, blir samlet behov omtrent 5 kVA i dette øyeblikket, forutsatt samme forsyning og at effektene kan summeres slik i eksemplet.
Når pumpen går normalt, faller behovet. Ved å la apparater starte hver for seg kan belastningstoppen reduseres. Kjøleskap og pumper kan likevel starte automatisk, så dette må tas med i vurderingen.
Slik bruker vi dette i aggregatvalget
Vi sammenholder samtidig driftsforbruk, anslått startbehov, nettype og ønsket reserve med aktuelle aggregater. Et mindre aggregat kan være aktuelt med tydelige begrensninger, selv om det ikke dekker alle forutsetningene i beregningen.
Et forståelig forbehold kan være: Aggregatet dekker det anslåtte forbruket når apparatene er i drift. Det er usikkert om det klarer belastningstoppen når pumpen starter samtidig med annet utstyr. Start større apparater hver for seg og koble om nødvendig ut andre laster.
Når vi omtaler startstrøm, mener vi strømmen til elmotorene i apparatene. Det handler ikke om aggregatet har snorstart eller elektrisk start.
Kan startstrømmen reduseres?
Ja, en annen startmetode kan redusere belastningstoppen. Løsningen må passe til elmotoren, maskinen den driver og aggregatet som skal forsyne den.
Stjerne–trekant
Reduserer strømmen i første del av starten, men også motorens evne til å dra lasten i gang. Spenningsmerking og kobling må passe. Overgangen til trekant kan gi en ny strømtopp.
Mykstarter
Øker spenningen gradvis og kan begrense startstrømmen. For lav strømgrense kan gjøre at motoren ikke får lasten i gang. Startmoment, starttid og oppvarming må vurderes.
Frekvensomformer
Styrer frekvens og spenning, slik at motoren kan øke hastigheten kontrollert. Den kan redusere startbelastningen, men er også en elektronisk last som må passe til aggregatets forsyning.
Eksempel: En pumpe som trenger mye kraft for å komme i gang, får ikke nødvendigvis en bedre start bare fordi strømgrensen settes lavere. Motoren må fortsatt utvikle nok dreiemoment til å øke hastigheten.
Velg startmetode sammen med maskinleverandøren og en kvalifisert fagperson. En redusert startstrøm gir ikke automatisk grunnlag for å velge et bestemt mindre aggregat. Hele startforløpet og annet samtidig forbruk må vurderes.
Kilde: ABB – oversikt over startmetoder, trykt side 14–20 (PDF-side 20–26).
Hva trenger vi for en mer presis vurdering?
- Foto av apparatets og elmotorens typeskilt, med spenning, fase og merkestrøm.
- Opplysninger om direktestart, mykstarter, frekvensomformer eller annen startstyring.
- Eventuelle startstrømdata eller målinger og hvor lenge starten varer.
- Hvilke andre apparater som går samtidig, og om de kan kobles ut.
Vanlige spørsmål
Er maksimal aggregatytelse en garanti for at pumpen starter?
Nei. En oppgitt maksimal effekt alene beskriver ikke hele responsen ved motorstart. Kontroller også hvilke vilkår og hvilken varighet produsenten oppgir.
Kan kalkulatoren garantere at alt starter?
Nei. Kalkulatoren gir et anslag ut fra valgene og forutsetningene. Ved usikre startdata må begrensningene beskrives, og egnethet kan avklares med modellspesifikke data eller en faglig vurdert prøve.
Les også: Nødstrøm · Fjernstart og ATS
Kilder og grunnlag
- ABB: Softstarter Handbook, 1SFC132060M0201: trykt side 8 om strøm og effektfaktor, side 13 om direktestart og side 14–18 om ulike startmetoder. Utgave november 2010; generell fagbakgrunn, ikke et datablad for kundens motor.
Regneeksemplene er laget av Strømkilden for å forklare fremgangsmåten. De er ikke målinger eller dokumentasjon for et bestemt aggregat.
