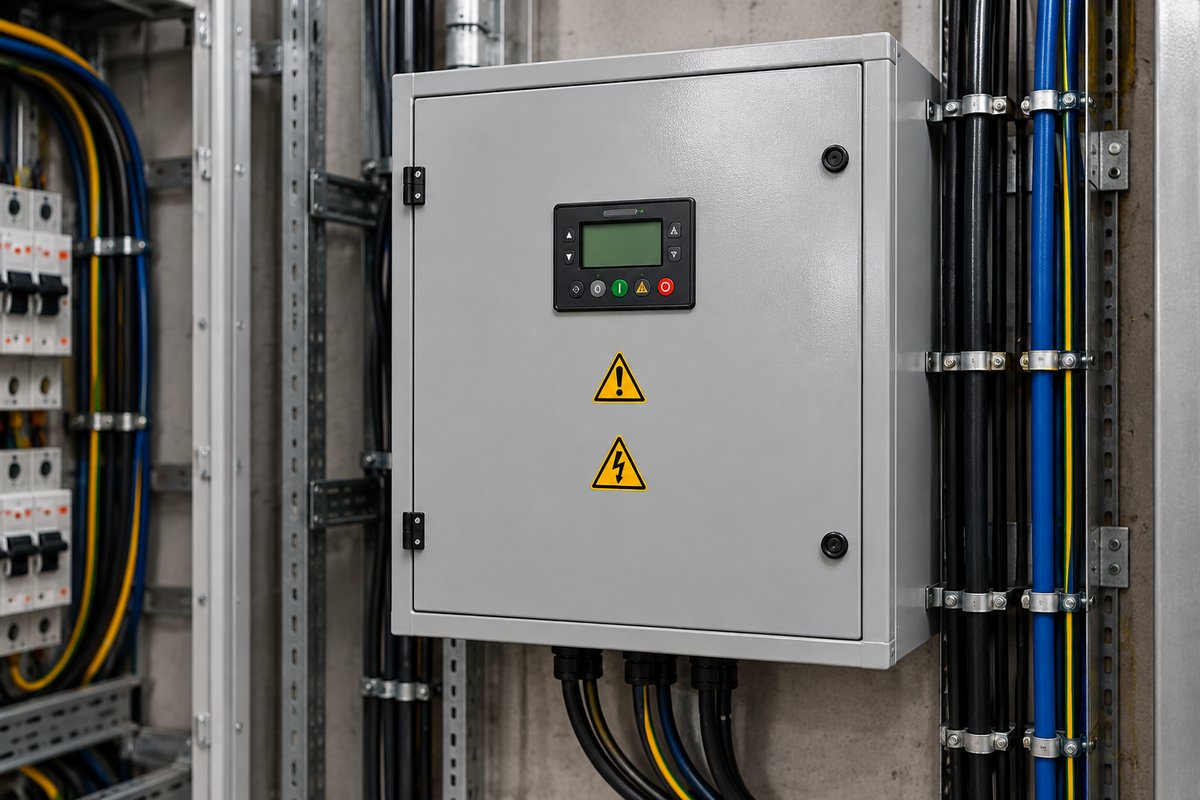

ATS står for Automatic Transfer Switch og betyr automatisk omkobler. I en reservekraftløsning velger den om de tilkoblede kursene skal få strøm fra nettet eller aggregatet. En komplett løsning kan også gi startsignal til aggregatet når nettspenningen svikter.
Et vanlig hendelsesforløp
Hva skjer når strømmen går?
-
Nettutfallet registreres
Løsningen overvåker nettforsyningen og venter den innstilte forsinkelsen.
-
Aggregatet starter
Omkoblingen skjer først når aggregatforsyningen er akseptabel.
-
Lasten får strøm fra aggregatet
Omkoblingen velger aggregatforsyningen til de tilkoblede kursene.
-
Nettet kommer tilbake
Når nettet er stabilt igjen, flyttes lasten tilbake, og aggregatet gjennomfører stoppsekvensen.
Funksjonene kan være fordelt mellom aggregatets kontrollpanel og ATS-styringen. Et tilbud bør derfor beskrive mer enn at «ATS er inkludert».
ATS, AMF og elstart er forskjellige ting
Elstart
Motoren har en elektrisk starter. Det betyr ikke nødvendigvis at aggregatet kan starte uten at noen er til stede.
AMF
Automatic Mains Failure beskriver automatikk som reagerer på svikt i nettforsyningen.
ATS
Funksjonen eller utstyret som foretar omkoblingen mellom strømkildene.
Begrepene brukes noe forskjellig i produktbeskrivelser; be derfor om et funksjonsskjema. Avklar om produktet er et komplett omkoblingsskap, en styreboks eller bare en tilkobling for eksternt startsignal.
Hvilken ATS passer til aggregatet?
Vurderingen omfatter mer enn aggregatets kVA-tall:
- Forsyningen: riktig spenning, frekvens, faseantall og nettsystem.
- Strømkapasiteten: kretsen ATS-en faktisk skal føre.
- Vern: kortslutningsytelse og koordinering.
- Koblingen: poltall og håndtering av nøytral etter anleggets løsning.
- Styringen: kompatibelt startsignal og kommunikasjon med aggregatet.
- Plasseringen: egnet kapsling og tilgang for service.
En ATS som fører hele byggets ordinære nettforsyning, må vurderes for denne strømmen selv om reservekraften bare skal brukes med redusert last. Laststyringen må da være en del av løsningen.
Gir ATS avbruddsfri strøm?
Nei. En ordinær reservekraftløsning får et avbrudd mens strømbruddet registreres, aggregatet starter og omkoblingen gjennomføres. Utstyr som må fortsette uten avbrudd, kan trenge en egnet UPS eller batteriløsning i tillegg.
Omkoblingsanlegget må hindre utilsiktet sammenkobling av strømnettet og aggregatet. Fast tilkobling må prosjekteres og utføres av kvalifisert elvirksomhet. Se DSBs veiledning om elektriske lavspenningsanlegg.
